AHP Merkle 默克爾
AHP Merkle公司簡介
AHP Merkle GmbH 1973年成立于德國。AHP Merkle GmbH 用心投入產品開發、設計和生產液壓缸/油缸。并在刀具、模具和機械制造領域為客戶提供服務。
AHP Merkle主要產品：AHP Merkle方形液壓缸、AHP Merkle推動裝置、AHP Merkle標準液壓缸、AHP Merkle短沖程液壓缸、抽芯裝置、法蘭液壓缸、雙套管液壓缸、AHP Merkle沖壓液壓缸、圓拱方形液壓缸、帶有外部導向裝置的液壓缸、螺旋式液壓缸、螺旋驅動裝置、夾緊元件（夾具等）及液壓缸油缸功能配件附件等。

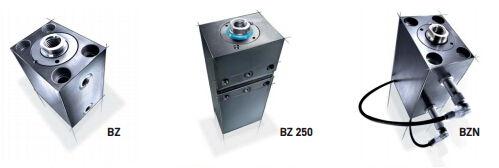

AHP Merkle方形液壓缸
AHP Merkle方形液壓缸 BZ
整體式液壓缸；工作壓力至 500bar；主要被用在模具制造中；活塞直徑從 Ø16mm 到 Ø200mm；有多種標準沖程的活塞直徑；多樣的固定形式；活塞桿被硬化和研磨；針對限位有不同的開關類型。
BZ 500.50 / 32. 03. 201. 25 V E M
BZ 320.50 / 32. 03. 201. 25 V E M
BZ 500.50 / 32. 04. 201. 25 V E Z
BZ 320.50 / 32. 04. 201. 25 V E Z
BZ 500 .50 / 32. 12. 201. 25 V E Z
BZ 320 .50 / 32. 12. 201. 25 V E Z
BZ 500 .50 / 32. 21. 201. 25 V E G4
BZ 320.50 / 32. 21. 201. 25 V E G4
BZ 500.50 / 32. 33. 201. 25 V E N
BZ 320.50 / 32. 33. 201. 25 V E N
BZ 500.63/ 40. 33. 201. 30 V E N
BZ 320.80/ 50. 36. 201.32 V E N
AHP Merkle磁控傳感器 MBZ
MBZ 160.50 / 32. 04. 201. 25 V E Z
MBZ 160L.50 / 32. 04. 201. 25 V E Z
MBZ 160.20 / 12. 05. 201. 20V E Z
MBZ 160L.20 / 12. 05. 201. 20V E Z
AHP Merkle感應：
BZN 500 .63 / 40. 03. 201. 45. N3. B0. V. C
BZN 320.63 / 40. 03. 201. 45. N3. B0. V. C
AHP Merkle長沖程方形液壓缸 BRB
帶中間套管的液壓缸；工作壓力至 250bar；主要被用在模具制造中；活塞直徑從 Ø16mm 到 Ø100mm
BRB 250 .50 / 32. 01. 201. 200.V
BRB 250 .25 / 16. 01. 201. 200.E
BRB 250 .40 / 25. 01. 201. 200.Z
BRB 250 .80 / 50. 01. 201. 200.G4
BRB 250 .32 / 20. 02. 201. 200.V
BRB 250 .50 / 32. 04. 204. 200.E
BRB 250 .63/ 40. 05. 206. 200.N
BRB 250 .100 / 60. 01. 208. 200.G4
BRB 250 .50 / 32. 03. 201. 200.V
BRB 250 .32 / 20. 06. 201. 200.E
BRB 250 .63 / 40. 33. 206. 200.N
BRBN 250 .50 / 32. 01. 201. 200.V
BRBN 250 .80 / 50. 01. 201. 200.E
BRBN 250 .100 / 60. 01. 201. 200.G4
BRBN 250 .25 / 16. 03. 201. 200.V
BRBN 250 .32 / 20. 03. 201. 200.E
BRBN 250 .50 / 32. 03. 201. 200.N
BRBN 250 .63 / 40. 03. 201. 200.G4
AHP Merkle帶有防旋轉活塞桿的方形缸 BVZ
工作壓力至 250bar；防旋轉活塞桿；活塞直徑從 Ø40mm 到 Ø100mm；允許的扭矩介于 3 和 90 Nm 之間；沖程達 200mm
BVZ 250 .50 / 32. 01. 201. 50.V
BVZ 250 .50 / 32. 01. 201. 50.E
BVZ 250 .50 / 32. 01. 201. 50.Z
BVZ 250 .50 / 32. 01. 201. 50.G4
BVZ 250 .40 / 25. 03. 201. 50.V
BVZ 250 .50 / 32. 03. 201. 50.E
BVZ 250 .63 / 40. 03. 201. 50.N
BVZ 250 .80 / 50. 03. 201. 50.G4
BVZ 250 .40 / 25. 04. 201. 50.V
BVZ 250 .50 / 32. 04. 201. 50.E
BVZ 250 .63 / 40. 04. 201. 50.Z
BVZ 250 .100 / 60. 04. 201. 50.G4
BVZ 250 .50 / 32. 12. 201. 50.V
BVZ 250 .50 / 32. 12. 201. 50.E
BVZ 250 .50 / 32. 12. 201. 50.Z
BVZ 250 .50 / 32. 12. 201. 50.G4
BVZ 250 .50 / 32. 21. 201. 50.V
BVZ 250 .50 / 32. 21. 201. 50.E
BVZ 250 .50 / 32. 21. 201. 50.G4
BVZ 250 .40 / 25. 33. 201. 50.V
BVZ 250 .50 / 32. 33. 201. 50.E
BVZ 250 .80 / 50. 33. 201. 50.N
BVZ 250 .100 / 60. 33. 201. 50.G4
AHP Merkle帶孔位系統的方形缸
這個預先設定好的尺寸模式（含o型圈孔位，鍵槽及安裝孔位）是可以定位在油缸側面上任一位置的。；整體式液壓缸；工作壓力至 250bar；主要被用在模具制造中；活塞直徑從 Ø25mm 到 Ø125mm；不同的固定形式；活塞桿被硬化和研磨；行程至200mm
BZ 250 .25 /16. 31. 201. N.m
BZ 250 .32 /20. 31. 201. N.m
BZ 250 .50 /32. 31. 201. N.m
BZ 250 .63 /40. 34. 201. N.m
BZ 250 .80/50. 31. 201. N.m
BZ 250 .100/60. 34. 201. N.m
BZ 250 .125/80. 31. 201. N.m
BZ 250 .25 / 16. 31. 201. 201. N.m
BZ 250 .32 / 20. 31. 201. 201. N.m
BZ 250 .40 / 25. 31. 201. 201. N.m
BZ 250 .50 / 32. 31. 201. 201. N.m
BZ 250 .63 / 40. 31. 201. 201. N.m
BZ 250 .80 / 50. 31. 201. 201. N.m
BZ 250 .100 / 60. 31. 201. 201. N.m
BZ 250 .125 / 80. 31. 201. 201. N.m
BZ 250 .25 / 16. 34. 201. 201. N.m
BZ 250 .32 / 20. 34. 201. 201. N.m
BZ 250 .40 / 25. 34. 201. 201. N.m
BZ 250 .50 / 32. 34. 201. 201. N.m
BZ 250 .63 / 40. 34. 201. 201. N.m
BZ 250 .80 / 50. 34. 201. 201. N.m
BZ 250 .100 / 60. 34. 201. 201. N.m
BZ 250 .125 / 80. 34. 201. 201. N.m
AHP Merkle推動裝置
工作壓力至 250bar；標準系列；根據需要安裝的需要前側可裝導向板
活塞桿被硬化和研磨；標準沖程 50mm、75mm 和 100mm；2個、3個或4個導向桿；多樣的固定形式；主要作為去刺和切削工具使用；已發展成AHP Merkle 的標準。
BSE 250 .20 / 12. 02. 2. 201.50 V
BSE 25 .20 / 16. 02. 2. 201.50 E
BSE 250 .32 / 20. 02. 2. 201.50 V
BSE 250 .50 / 32. 02. 2. 201.50 E
BSE 250 .63 / 40. 02. 2. 201.50 V
BSE 250 .100 / 60. 02. 2. 201.50 E
BSE 250 . . 50 / 32. 02. 2. 201. 50 V*. XL
BSE 250 . . 50 / 32. 02. 2. 201. 50 E. XL
BSE 250 .32 / 20. 12. 3. 201. 50V
BSE 250 .32 / 20. 12. 3. 201. 50E
BSE 250 .50 / 32. 02. 2. 201. 50 V
BSE 250 .50 / 32. 02. 2. 201. 50 E
BSEP 250 .50 / 32. 02. 2. 201. 50 V
BSEP 250 .50 / 32. 02. 2. 201. 50 E
ZSE 250.50 / 32. 02. 2. 201. 50 V
ZSEP 250.50 / 32. 02. 2. 201. 50 E
ZSE 250.50 / 32. 02. 2. 201. 50 V. XL
ZSEP 250.50 / 32. 02. 2. 201. 50 E. XL
AHP Merkle標準式液壓缸
標準式液壓缸為圓形結構；工作壓力至 100bar、160bar 或 250bar；有 UZ100、HZ160、HZ250 和 HZH250 系列；活塞桿被硬化、研磨和滲鉻硬化；較短的結構長度；活塞直徑從 Ø16mm 到 Ø100mm；多樣的固定形式；感應式觸點式開關可供選擇
AHP Merkle標準式液壓缸 UZ100
UZ 100 .16 / 8/ 100. 00. 201. V
UZ 100 .20 / 10/ 100. 00. 201. E
UZ 100 .25 / 12/ 100. 00. 201. Z
UZ 100 .32 / 16/ 100. 00. 201. M1
UZ 100 .40 / 20/ 100. 01. 201. T
UZ 100 .50 / 25/ 100. 01. 201. V
UZ 100 .63 / 32/ 100. 01. 201. V
UZ 100 .16 / 8/ 02. 201.V
UZ 100 .32 / 16/ 02. 201.E
UZ 100 .40 / 20/ 02. 201.Z
UZ 100 .80 / 40/ 05. 201.M1
UZ 100 .100 / 50/ 05. 201.T
UZN 100 .32 /16/ 100. 10. 201 V
UZN 100 .32 /16/ 100. 10. 201 E
UZN 100 .32 /16/ 100. 10. 201 Z
UZN 100 .32 /16/ 100. 10. 201 M1
AHP Merkle標準式液壓缸 HZ160
HZ 160 .32 / 16/ 100. 02. 201.V
HZ 160 .32 / 16/ 100. 02. 201.E
HZ 160 .32 / 16/ 100. 02. 201.Z
HZ 160 .32 / 16/ 100. 02. 201.M1
HZ 160 .32 / 16/ 100. 07. 201.V
HZ 160 .32 / 16/ 100. 07. 201.E
HZ 160 .32 / 16/ 100. 07. 201.Z
HZ 160 .32 / 16/ 100. 07. 201.M1
AHP Merkle標準式液壓缸 HZ250 / HZH250
HZ 250.32 / 20/ 06. 201 V
HZ 250.32 / 20/ 06. 201 E
HZ 250.32 / 20/ 06. 201 Z
HZ 250.32 / 20/ 06. 201 M1
HZH 250.32 / 20/ 0. 201 V
HZH 250.32 / 20/ 06. 201 E
HZH 250.32 / 20/ 06. 201 Z
HZH 250.32 / 20/ 06. 201 M1
HZN 250 .32 / 20/ 100. 00. 201 V
HZN 250 .32 / 20/ 100. 00. 201 E
HZN 250 .32 / 20/ 100. 00. 201 Z
HZN 250 .32 / 20/ 100. 00. 201 M1
HZHN 250 .32 / 20/ 100. 01. 201 V
HZHN 250 .32 / 20/ 100. 01. 201 E
HZHN 250 .32 / 20/ 100. 01. 201 Z
HZHN 250 .32 / 20/ 100. 01. 201 M1
AHP Merkle標準液壓缸
工作壓力至 160bar 或 250bar；液壓缸符合 DIN/ISO 標準；活塞桿被硬化、研磨和滲鉻硬化；多樣的固定形式；活塞直徑從 Ø25mm 到 Ø200mm；豐富的附件系統
AHP Merkle標準液壓缸 DHZ160 符合 - DIN/ISO 6020/1
DHZ 160 .25 / 18/ 100. 00. 201.V
DHZ 160 .32 / 22/ 100. 00. 201.V
DHZ 160 .40 / 28/ 100. 07. 201.V
DHZ 160 .50 / 36/ 100. 00. 201.V
DHZ 160 .63 / 45/ 100. 08. 201.V
DHZ 160 .80 / 45/ 100. 00. 201.V
DHZ 160 .100 / 56/ 100. 07. 201.V
DHZ 160 .125 / 70/ 100. 00. 201.V
DHZ 200 .140 / 45/ 100. 08. 201.V
AHP Merkle標準液壓缸 DHZ250 符合 - ISO6022 / DIN 24333
DHZ 250 .50 / 32/ 100. 07. 201.V
DHZ 250 .50 / 36/ 100. 08. 201.V
DHZ 250 .80 / 50/ 100. 07. 201.V
DHZ 250 .80 / 56/ 100. 11. 201.V
DHZ 250 .140 / 90/ 100. 07. 201.V
DHZ 250 .160 / 100/ 100. 07. 201.V
DHZ 250 .160 / 110/ 100. 08. 201.V
DHZ 250 .180 / 110/ 100. 07. 201.V
DHZ 250 .180 / 125/ 100. 11. 201.V
DHZ 250 .200 / 140/ 100. 07. 201.V
AHP Merkle短沖程液壓缸
AHP Merkle短沖程液壓缸 KHZ
工作壓力至 160bar；結構緊湊；活塞桿被硬化和研磨；通過缸體的外螺紋實現靈活的組裝；使用 Viton® 密封材料進行裝配；活塞直徑從 Ø25mm 到 Ø50mm
KHZ 160 .25 / 12. 00. 201. 10.
KHZ 160 .32/ 16. 00. 201. 15.
AHP Merkle立方型短沖程液壓缸 WKHZ
工作壓力至 400bar；結構緊湊；短沖程而設計；活塞桿被硬化和研磨；豐富的庫存范圍；活塞直徑從 Ø25mm 到 Ø50mm
WKHZ 400 .50 /32. 00. 201. 15 DV
WKHZ 400 .25 / 16. 00. 201. 10. v
WKHZ 400 .32/ 20. 00. 201. 15. v
WKHZ 400 .40/ 25. 00. 201. 15. v
WKHZ 400 .50/ 32. 00. 201. 15. v
WKHZ 400 .25 / 16. 01. 201. 10. v
WKHZ 400 .32/ 20. 01. 201. 15. v
WKHZ 400 .40/ 25. 01. 201. 15. v
WKHZ 400 .50/ 32. 01. 201. 15. v
AHP Merkle抽芯裝置
AHP Merkle KZE 251 - 抽芯裝置
為抽芯作用設計；工作壓力至 250bar；活塞直徑為 32mm、40mm 或 50mm；活塞桿被硬化、研磨和滲鉻硬化；在抽芯的過程中,整個活塞都可以涵蓋，所以較小的活塞直徑是需要的；通過線性滾子軸承引導；將兩側的終端阻尼作為標準
KZE 251 .50 / 25. 03. 204. 50.
KZEP 251 .50 / 25. 03. 204. 50.
KZE 251 .50 / 25. 03. 204. 100.
KZEP 251 .50 / 25. 03. 204. 100.
KZE 251 .40/ 20. 03. 204. 150.
KZEP 251 .40/ 20. 03. 204. 150.
KZE 251 .32/ 16. 03. 204. 200.
KZEP 251 .32/ 16. 03. 204. 200.
AHP Merkle法蘭液壓缸
AHP MerkleFZ250法蘭液壓缸
整體式液壓缸；工作壓力至 250bar；主要被用在模具制造中；活塞直徑從 Ø25mm 到 Ø80mm；活塞桿被硬化和研磨；在一面連接；多樣的固定形式
FZ 250 .50 / 32. 01. 201. 21. V
FZ 250 .25 / 16. 03. 201. 21. V
FZ 250 .32/ 20. 04. 201. 21. V
FZ 250 .80/ 50. 02. 201. 21. V
FZ 250 .63/ 40. 02. 201. 21. V
AHP Merkle雙套管液壓缸
AHP Merkle DFZ 250 - 雙套管液壓缸
液壓缸為圓形結構；工作壓力至 250bar；活塞直徑從 Ø32mm 到 Ø80mm；只可以在一面連接，沖程較大時也一樣；多樣的固定形式；活塞桿被硬化、研磨和滲鉻硬化；可通過 O 形密封圈連接。因此可以不用考慮并排液壓缸
DFZ 250 .50 / 32. 02. 201. 100.V
DFZ 250 .50 /32. 05. 201. 100. V
DFZ 250 .32/20. 15. 204. 100. V
DFZ 250 .40/25. 05. 206. 100. V
DFZ 250 .63/40. 25. 208. 100. V
DFZ 250 .80/50. 35. 201. 100. V
AHP Merkle沖壓液壓缸
AHP Merkle STZ 250 - 沖壓液壓缸
對沖壓工作而設計；結構緊湊；多樣的固定形式；Dipp-系統®；活塞直徑從 Ø32mm 到 Ø200mm；布孔圖像跟 BZ 500類似；活塞桿被硬化、研磨和滲鉻硬化
STZ 250 .50 / 32. 02. 201. 25. V
STZ 250 .63/ 40. 02. 201. 30. E
STZ 250 .80/ 50. 01. 201. 32. N
STZ 250 .100/ 60. 02. 201. 40. M
STZ 250 .200/ 125. 02. 201. Z
STZ 250 .40/ 25. 02. 204. 50. V
AHP Merkle圓拱方形液壓缸
AHP Merkle RZ 500 / RZ 320 -圓拱方形液壓缸
工作壓力 至 500bar；結構緊湊；活塞桿被硬化和研磨；較短的送貨時間 - 豐富的庫存范圍；活塞直徑從 Ø16mm 到 Ø100mm；不同的標準沖程；多樣的固定形式；與方形液壓缸的結構一樣
RZ 500 .50 / 32. 01. 201. 16 VEZ
RZ 320 .50 / 32. 01. 201. 16 VEZ
RZ 500 .16/ 10. 02. 201. 50 VEZ
RZ 320 .16/ 10. 02. 201. 50 VEZ
RZ 500 .80/ 50. 02. 201. 32 VEZ
RZ 320 .80/ 50. 02. 201. 32 VEZ
AHP Merkle帶有外部導向裝置的液壓缸
AHP Merkle HZF 160 - 帶有外部導向裝置的液壓缸
帶有外部導向裝置的液壓缸；工作壓力 至 160bar；活塞桿被硬化、研磨和滲鉻硬化；液壓缸管被離子滲氮，適合做導向裝置；活塞直徑從 Ø63mm 到 Ø140mm；法蘭固緊在液壓缸底部
HZF 160 .63 / 40. 05. 201. 100 V
HZF 160 .80 / 50. 05. 204. 100 V
HZF 160 .100 / 60. 05. 206. 100 V
HZF 160 .125 / 80. 05. 208. 100 V
HZF 160 .80 / 50. 05. 201. 100 V
AHP Merkle螺旋式液壓缸
AHP Merkle EZ 251 - 螺旋式液壓缸
螺旋式液壓缸；短沖程液壓缸為圓形結構；可通過外螺紋進行集成于工具；適用于安裝于較小空間；活塞桿被硬化和研磨
EZ 251 .20 / 12. 01. 201. 20 V
EZ 251 .25 / 16. 01. 201. 25 V
EZ 251 .32 / 20. 01. 201. 32 V
EZ 251 .40 / 25. 01. 201. 40 V
AHP Merkle螺旋驅動裝置
回轉角度從 0° 到 720°
扭矩達 1400 Nm
活塞直徑從 Ø25mm 到 Ø100mm
AHP Merkle夾緊元件
AHP Merkle回轉夾具 SZ
夾具同時進行回轉和沖程運動
管螺紋連接
工作壓力至 250bar
較短的送貨時間 - 豐富的庫存范圍
活塞直徑為 36mm、48mm 或 63mm
右或左回轉角度為 45、60 或 90°
AHP Merkle螺旋回轉夾具 ESZ
夾具同時進行回轉和沖程運動
不帶套管可集成于工具
工作壓力達 500bar
較短的送貨時間 - 豐富的庫存范圍
活塞直徑從 Ø25mm 到 Ø40mm
右或左回轉角度為 45、60 或 90°
AHP Merkle帶有鍥形夾緊元件 BZK 的方形氣缸 BZK
AHP Merkle BZK 250:
工作壓力達 250bar
活塞直徑從 Ø25mm 到 Ø125mm
AHP Merkle BZF 500:
工作壓力達 500bar
活塞直徑從 Ø25mm 到 Ø63mm
BZK 250 50/32. 03. 201. 25 V
BZK 250 50/32. 03. 201. 25 E
BZK 250 25/16. 03. 201. 20 V
BZK 250 25/16. 03. 201. 20 E
BZK 250 40/25. 03. 201. 25 V
BZK 250 40/25. 03. 201. 25 E
BZK 250 63/40 .03. 201. 30 V
BZK 250 63/40 .03. 201. 30 E
BZK 250 80/50 .03. 201. 32 V
BZK 250 100/60 .03. 201. 40 E
BZK 250 125/80 .03. 201. 40 V
